进口三通保温球阀
品牌：德国力特LIT
LIT进口保温三通球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、茵、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。采用四阀座密封其具有造型美观、结构紧凑、应用在项目当中不仅可以实现 介质的流向切换，还可以使三个方向相互连通，也可以根据需要关闭一个使其它两个连通，能够灵活的控制管道当中介质的合流及分流，不能能够实现多流道还可以保护介质不会温度的影响，非常方便。
公称通径：DN15-DN200
公称压力：1.6Mpa-4.0Mpa
适用温度：-20℃~425℃
适用介质：水、油、气等
阀体材质：碳钢、不锈钢
连接方式：法兰连接
传动方式：手动
①两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。
②四阀座密封三通球阀具有造型美观，结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流分流。

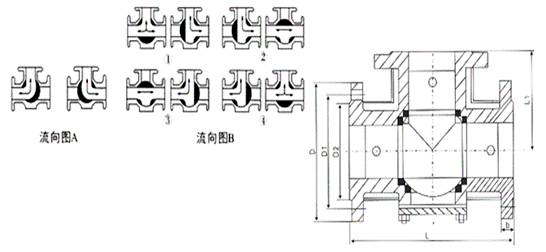

③三通球阀一般采用两面阀座结构，如流向图A所示两种工况。选用两阀座L型结构。流向图B中①和④两种工况亦可选用两阀座T型结构。流向图B
②和③两种工况必须选用四阀座T型结构。其余工况也可选用四阀座结构，但应在订货合同中注明阀座结构。如阀门有其它要求请参阅样本《球阀的型号编制方法》填写相应的要求代号。
|

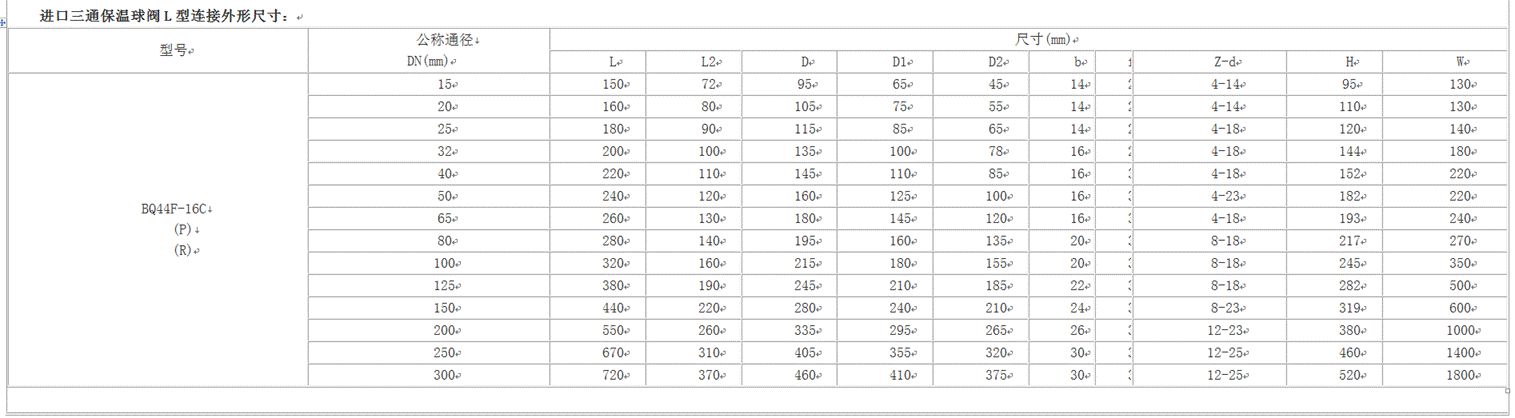

主要连接外形和尺寸 |
单位：mm |
|
通径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
150 |
164 |
180 |
200 |
220 |
230 |
260 |
280 |
320 |
380 |
440 |
500 |
注：此外形尺寸为1.6Mpa压力球阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口三通保温球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产中；在水电、火电和核电的电力生产系统中。
进口夹套保温球阀
进口BQ41F保温夹套球阀也称夹套球阀，是在球阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。保温夹套球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。保温球阀根据球阀的结构不同，有整体式保温球阀、两片式保温球阀、对夹式保温球阀等几种结构形式，广泛适用于化工、石油、制药、冶金等行业的系统管路中。BQ41F保温夹套球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
BQ41F保温夹套球阀主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的重油、胶类等高粘度介质。
进口 BQ44三通保温球阀，内部结构采用T型通道设计，采用四阀座密封其具有造型美观、结构紧凑、应用在项目当中不仅可以实现 介质的流向切换，还可以使三个方向相互连通，也可以根据需要关闭一个使其它两个连通，能够灵活的控制管道当中介质的合流及分流，不能能够实现多流道还可以保护介质不会温度的影响，非常方便。
公称通径：DN15-DN200
公称压力：1.6Mpa,2.5Mpa
适用温度：-20℃~425℃
适用介质：水、油、气等
阀体材质：碳钢、不锈钢
连接方式：法兰连接
传动方式：手动
①保温夹套球阀采用整体式夹套结构设计，更能均匀地保温、保冷，保温球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的最高压力为1MPa；
②保温球阀具有良好的保温、保冷特性，除缩径保温球阀外，阀门的通径和管径一至，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失，因此，对容易凝固、高粘度的液体介质具有优良的性能。
|

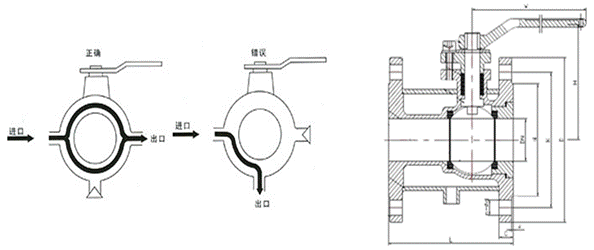

主要连接外形和尺寸 |
单位：mm |
|
通径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
108 |
117 |
127 |
140 |
165 |
178 |
203 |
229 |
254 |
267 |
292 |
330 |
注：此外形尺寸为1.6Mpa压力球阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口夹套保温球阀是在球阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。保温夹套球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。
进口对夹保温球阀
进口对夹式保温球阀具有良好的保温或保冷性能，且保温球阀的通径和管径一至,介质呈直线流动，阻力小，最适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。保温管线与夹套接管焊接，允许蒸汽或冷水的最高压力为1MPa。主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
公称通径：DN15-DN200
公称压力：1.6Mpa,2.5Mpa
适用温度：-20℃~350℃
适用介质：水、油、气等
阀体材质：碳钢、不锈钢
连接方式：对夹连接
传动方式：手动
①阀门密封性能好，能实现双向密封，零泄漏；
②阀杆密封可靠，采用双碟形弹簧自动压紧填料设计，密封寿命长；
③下装式阀杆和阀杆头部凸阶防止阀杆受压力喷出，确保安全；
④结构长度较短，外形小巧，重量轻，节约安装空间，维护方便；
⑤保温夹套结构，保证阀门在常温环境下正常工作，输送易凝固，结晶介质。
|

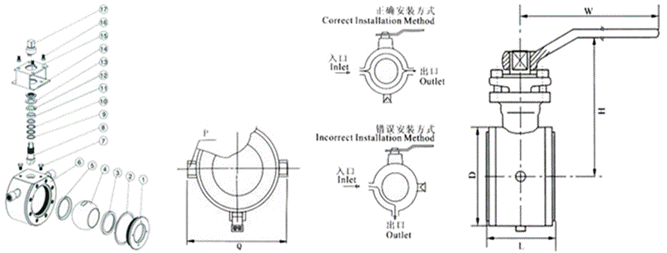

主要连接外形和尺寸 |
单位：mm |
|
通径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
32 |
39 |
45 |
55 |
62 |
72 |
95 |
120 |
145 |
200 |
225 |
275 |
|
H |
62 |
70 |
79 |
86 |
92 |
102 |
158 |
172 |
187 |
200 |
240 |
278 |
注：此外形尺寸为1.6Mpa压力球阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口对夹式保温球阀是在球阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。保温夹套球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。
注：阀体材质分为碳钢，不锈钢
阀体材质：碳钢（碳钢是含碳量在0.0218%~2.11%的铁碳合金。也叫碳素钢。一般还含有少量的硅、锰、硫、磷。一般碳钢中含碳量较高则硬度越大，强度也越高，但塑性较低。）
阀体材质：不锈钢（不锈钢（Stainless Steel）是不锈耐酸钢的简称，耐空气、蒸汽、水等弱腐蚀介质或具有不锈性的钢种称为不锈钢；而将耐化学腐蚀介质（酸、碱、盐等化学浸蚀）腐蚀的钢种称为耐酸钢。同时他还分为：马氏体钢、铁素体钢、奥氏体钢、奥氏体-铁素体（双相）不锈钢及沉淀硬化不锈钢等。另外，可按成分分为：铬不锈钢、铬镍不锈钢和铬锰氮不锈钢等。还有用于压力容器用的专用不锈钢《GB24511_2009_承压设备用不锈钢钢板及钢带》。）
德国力特LIT是中石化炼化工程（集团）股份有限公司，江西铜业股份有限公司的供应商之一
注：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
